En la fase del proceso de extracción por solventes, el metal en la solución cargada de lixiviación (PLS) se concentra y se purifica en electrolitos. El electrolito puro se utiliza luego en la electroobtención para producir un producto de alta calidad química y física.

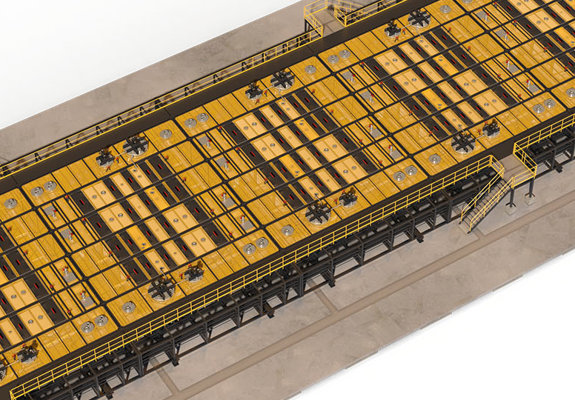

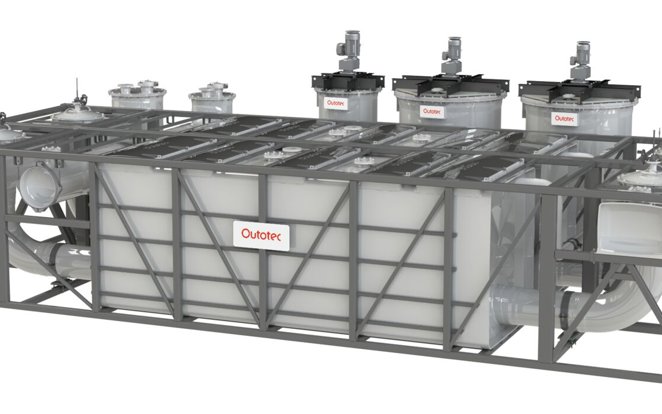

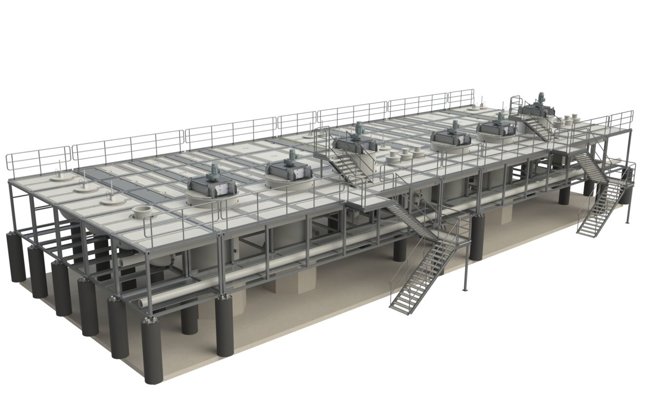

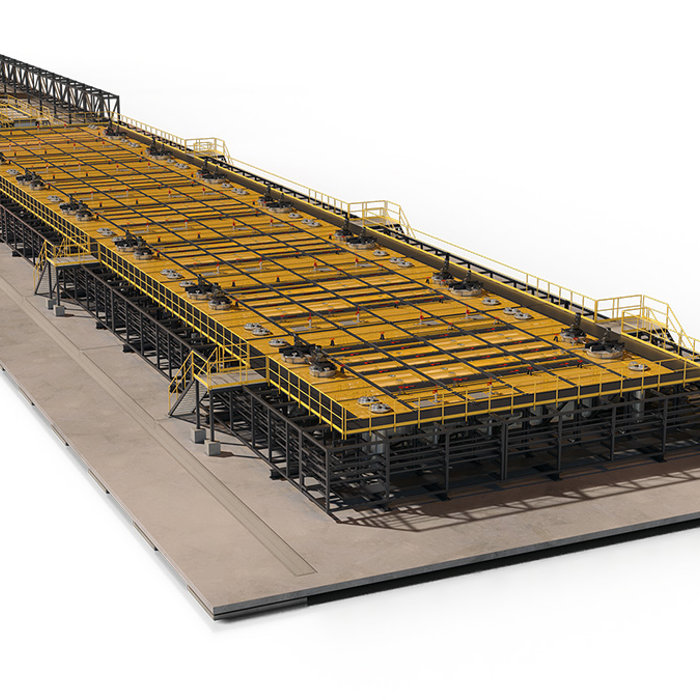

Metso Outotec es el único proveedor de tecnología que ofrece un paquete de entrega total altamente predefinido pero hecho a la medida en función de tus necesidades. Nuestro reconocido conocimiento de SX está integrado en los innovadores módulos mezcladores-sedimentadores VSF® X de Metso Outotec. Este producto ecológico y sostenible está disponible con entrega rápida, costos predefinidos, documentación e implementación de vanguardia, logística eficiente e instalación rápida.

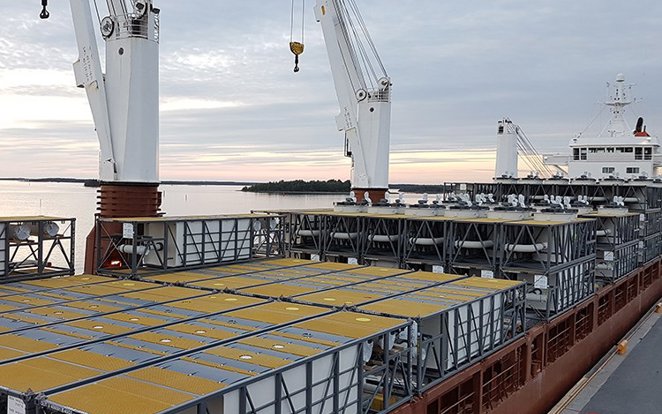

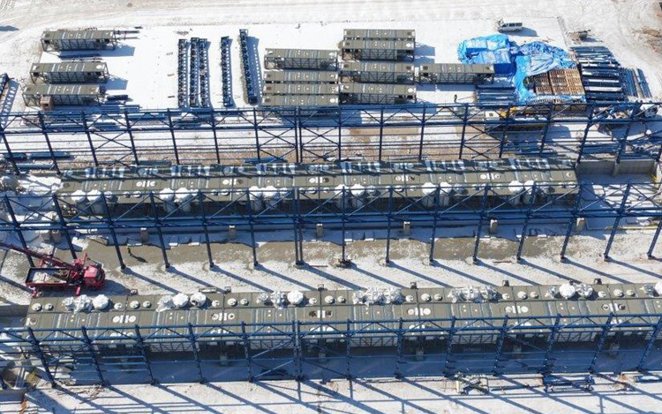

El sistema modular es flexible en términos de capacidad, ya que se puede agregar más mientras la planta está en funcionamiento aumentando las líneas adicionales de secciones. La contaminación del suelo de cada mezclador-sedimentador se evita por completo y las posibles fugas son fáciles de detectar y de reparar. Además, los sedimentadores tienen un valor adicional, ya que son fáciles de desmontar y transportar a un nuevo sitio.
Los equipos SX (unidades DOP® de Metso Outotec, mezcladores SPIROK® de Metso Outotec, sedimentadores, tanques orgánicos cargados y sedimentadores posteriores) se unen para mejorar la estabilidad del proceso contra la oxidación de la fase orgánica y mejorar la seguridad laboral al minimizar la evaporación orgánica. La seguridad contra incendios también se maximiza debido a la baja presencia de oxígeno y al espacio de combustión limitado. No hay piezas de acero al carbono dentro del equipo, lo que también reduce los riesgos de incendio durante el mantenimiento.
UNIDAD DOP VSF® X
El bombeo y la mezcla se separan en la tecnología de extracción por solventes. Esto asegura bajas pérdidas por arrastre incluso si los flujos deben incrementarse por encima de los valores de diseño por razones operativas. La unidad DOP consta de un tanque de succión con un borde de rebose cónico, una turbina, un estabilizador de flujo y un tanque exterior cilíndrico con deflectores.
UNIDAD MEZCLADORA SPIROK VSF® X
La unidad mezcladora está diseñada para garantizar la mezcla suave y uniforme necesaria para una mezcla de dispersión adecuada. Incluso a baja velocidad de rotación, se mantiene un flujo vertical en todo el mezclador. El mezclador SPIROK de Metso Outotec cubre todo el volumen del tanque mezclador, lo que evita las altas fuerzas de cizallamiento locales y contribuye a optimizar los niveles de arrastre orgánico y acuoso residual.
SEDIMENTADOR VSF® X
El diseño del sedimentador es muy importante para la operación de la planta de extracción por solventes. El sedimentador VSF® X de Metso Outotec tiene una capa de dispersión profunda, densa y compacta en el lado de alimentación del sedimentador. El flujo de dispersión entrante se distribuye uniformemente con un equipo de lavado de materia prima. Luego, la dispersión se mantiene en un estado comprimido por medio de vallas de separación DDG® de Metso Outotec. La densa capa de dispersión filtra pequeñas gotas y mejora la coalescencia. Se logra más flexibilidad para manejar flujos de alimentación más altos cuando no se permite que la dispersión y la fase orgánica separada se extiendan por toda la longitud de sedimentación. Las fases orgánica y acuosa separadas se recogen finalmente en equipos de lavado separados. La circulación interna acuosa se toma del volumen del sedimentador sin perturbar los flujos dentro del sedimentador.
Los aspectos de salud, seguridad y medio ambiente (HSE) son una parte inseparable del concepto de la planta. Se tienen en cuenta durante la fase de definición del producto, proporcionando una planta segura y sostenible que es fácil de operar y mantener. El concepto de la planta ofrece:
- Posibilidad de utilizar agua de mar como agua de proceso
- Esclusas de agua en las escotillas de inspección/mantenimiento
- Menores emisiones de COV
- Menor consumo de energía
- Área de planta reducida con menores costos de excavación
- Impacto medioambiental y huella de carbono minimizados
- La tecnología más segura disponible para los operadores
- Mezcladores-sedimentadores con alto valor residual
