Модернизация флотомашин с заменой механизма перемешивания на Metso Outotec FloatForce® улучшила технологические показатели обогатительной фабрики Jinchuan Group

Вводная информация

Компания Jinchuan Group является четвертым крупнейшим производителем никеля в мире и крупнейшим предприятием по производству никеля в Китае. Обогатительная фабрика Jinchuan расположена недалеко от г. Цзиньчан (провинция Ганьсу, Китай). Медно-никелевое месторождение около г. Цзиньчан эксплуатируются на протяжении нескольких десятилетий.

На фабрике Jinchuan используется способ коллективной флотации для обогащения никеля и меди в два этапа: высококачественный контур и низкокачественный контур. Хвосты высококачественного контура доизмельчаются, а затем подвергаются флотации в низкокачественном контуре.

В начале 2014 г. Jinchuan и Metso Outotec начали сотрудничать в целях изучения возможности расширения мощностей на обогатительной фабрике производительностью 14 000 тонн в день в Цзиньчане. Исследование главным образом было сосредоточено на флотации и автоматизации обогатительной фабрики.

Проведение опытов для определения технологических характеристик

Компания Metso Outotec провела серию опытов в два этапа, чтобы сравнить нормативные лабораторные показатели с промышленным производством. В ходе опытов проводился тщательный расчет материального баланса фабрики, который сравнивался с лабораторными показателями посредством кинетических опытов горячей флотации. Пробы отбирались на фабрике и подвергались повторной флотации с использованием лабораторной установки Metso Outotec-GTK LabCell.

Вторая серия опытов была сосредоточена на опытах в замкнутом цикле для сравнения лабораторных показателей с временем пребывания в производственном масштабе. Эти опыты показали возможность улучшения технологических показателей в низкокачественном контуре основной и контрольной флотации, в результате чего было подтверждено решение о реализации проекта по модернизации. Опыт в замкнутом цикле также использовался для масштабирования будущего расширения мощностей фабрики на 11 000 тонн в день.

Контракт был подписан с гарантией производительности при повышении уровня извлечения никеля в модернизированных флотомашинах на 1,5%.

Объем работ Metso Outotec

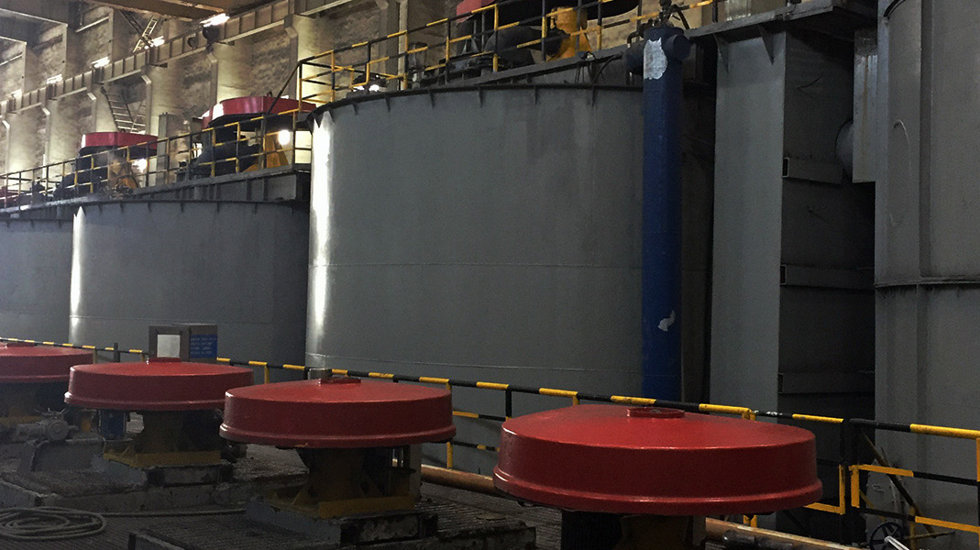

Модернизация пяти флотомашин в низкокачественном контуре объемом 150 м³ другого производителя (не Metso Outotec) путем монтажа следующего оборудования:

• Механизм FloatForce
• Автоматизированные средства регулирования подачи воздуха
• Система контроля скорости пены ACT FrothSpeed Control
• Датчики уровня пульпы
• Камеры FrothSense

Модернизация позволила заказчику контролировать скорость схода пены, которая находится в прямой зависимости от выхода. Автоматизация процесса сократила риски, повысила точность и улучшила контроль качества, высвободив при этом ресурсы.

Модернизация FloatForce

Замена перемешивающего механизма на механизм нового поколения Metso Outotec FloatForce позволила сократить эксплуатационные затраты за счет повышения энергоэффективности и улучшения технологических показателей флотомашин. Улучшая гидродинамику флотации и повышая эффективность перекачки при высоких расходах воздуха, механизм FloatForce повышает уровень извлечения частиц во флотокамере, одновременно снижая энергопотребление и риск запесочивания. Экономия электроэнергии составила 8% на одну флотомашину при увеличении срока службы ротора.

Преимущества FloatForce:

• Увеличение эффективности перекачки и повышение энергоэффективности
• Улучшенное рассеивание воздуха в технологической среде
• Увеличение срока службы оборудования
• Техобслуживание – быстрее и легче (по времени и трудозатратам)

Система усовершенствованного управления технологическим процессом ACT

Добавление системы усовершенствованного управления технологическим процессом ACT обеспечило стабильность технологического процесса и работы фабрики. Меньшее количество нарушений означает меньше отклонений в технологических показателях. Более высокий коэффициент использования приводит к более эффективному использованию капитала, поскольку оборудование постоянно эксплуатируется на полную мощность. В то время как хороший оператор может достичь лишь близкого к оптимальному уровня производства, хорошая система достигает оптимального уровня.

Преимущества системы ACT:

• Увеличение устойчивости и стабильности технологических параметров
• Эффективное использование мощностей
• Открытая и простая в освоении система с визуализацией техпроцессов
• Легко связывается и соединяется со всеми существующими системами управления фабрики

Улучшение технологических показателей

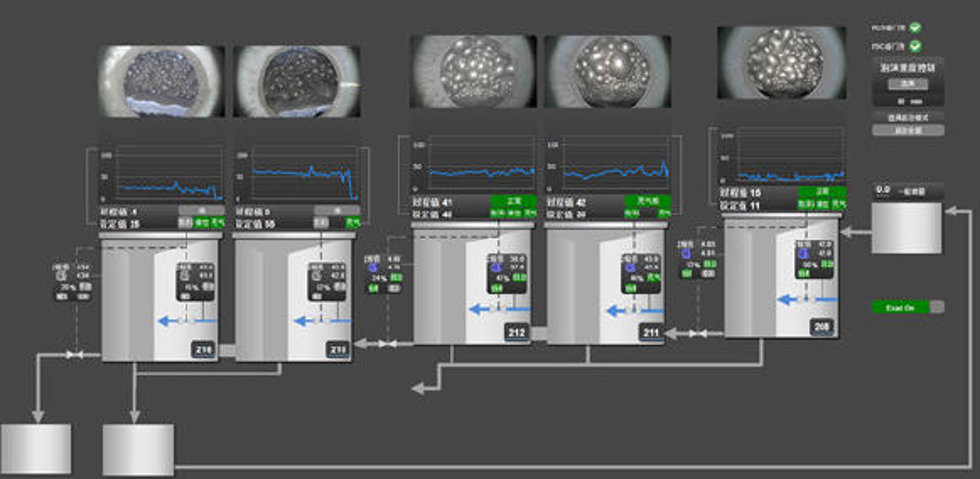

Сравнение технологических показателей до и после модернизации показало значимое повышение производительности процесса флотации: повысилось извлечение никеля на 1,9% и меди на 2,1% без влияния на качество.

Сводная информация

Мы получили положительные отзывы от заказчика, который отметил, что Metso Outotec является надежным и заслуживающим доверия партнером от начала и до конца.

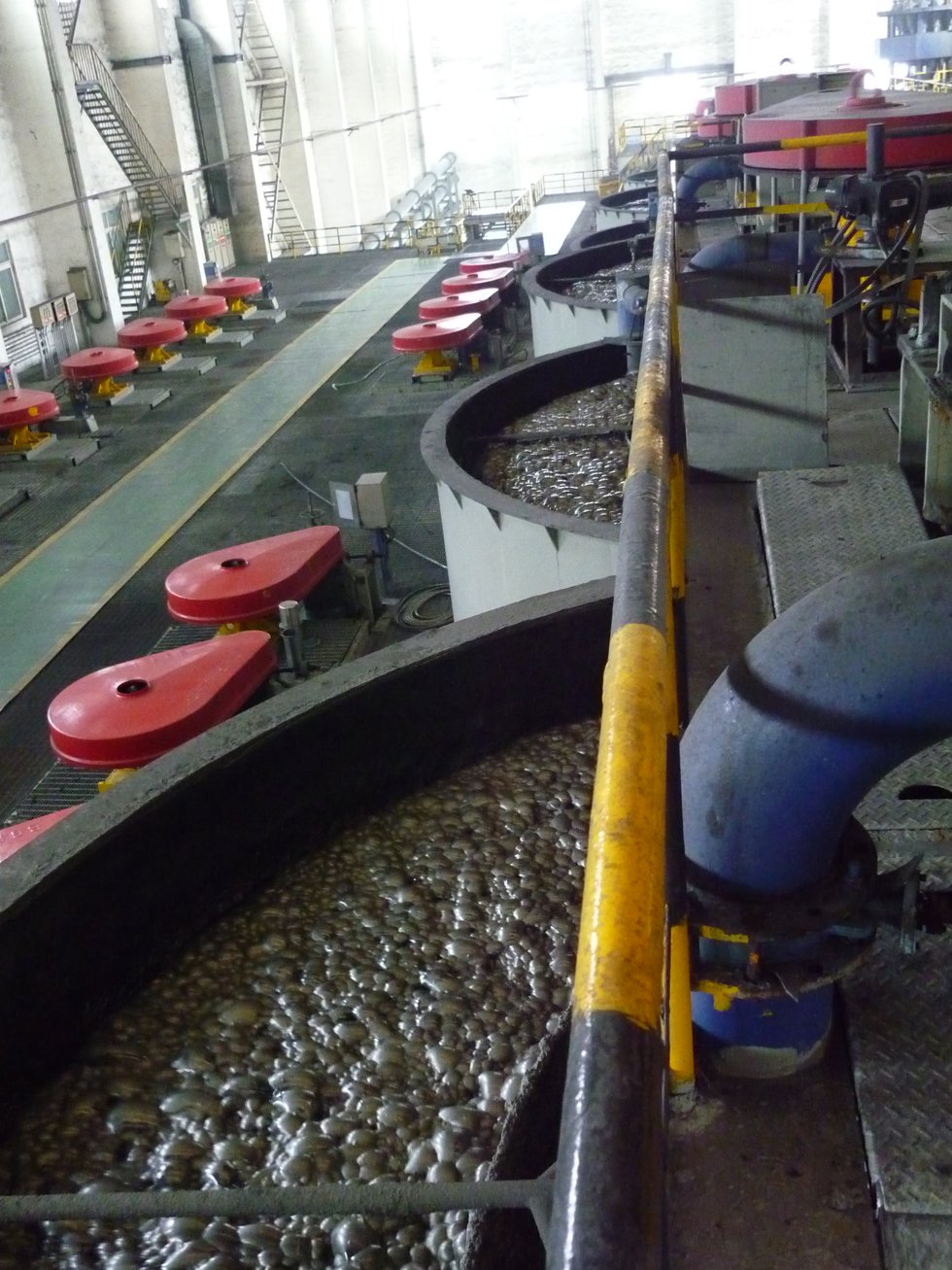

Операторы смены сомневались в том, что внедрение средств контроля схода скорости пены принесет результат, но теперь говорят, что не могут без них работать. Мастер по техобслуживанию сказал, что во время первой проверки состояния механизмов FloatForce им понравилась новинка, и что это большой шаг вперед по сравнению с предыдущими механизмами перемешивания.

Metso Outotec и Jinchuan Group продолжают сотрудничать. Это первый механизм FloatForce, установленный на крупных флотомашинах в Китае, а также первый проект по модернизации, реализованный на флотомашине такой марки и типа во всем мире.

* Компания Metso Outotec была создана 1 июля 2020 года посредством объединения предприятий Metso Minerals и Outotec. Данный пример из практики был описан до объединения, и в нем упоминается предыдущее название компании.
