AREAS DE MODULARIZACIÓN
En general el concepto de modularización es posible de aplicar en aquellas circunstancias donde es viable realizar una instalación a partir del agregado de subunidades, ojalá todas idénticas – que permitan su fabricación en serie y por consiguiente a bajo costo.
Naturalmente, las unidades modulares deben ser preferentemente de dimensiones que permitan su fácil transporte para así evitar el transporte sobredimensionado.
Las áreas de una planta de beneficio metalúrgico donde Metso Outotec ha logrado identificar y aplicar la modularización son:
- Chancado y sistemas de transporte
- Flotación (dependiendo del tamaño máximo de transporte)
- Espesamiento (dependiendo del tamaño máximo de transporte)
- Extracción por Solventes
- Naves de EO / ER.
- Filtrado
Hay otras áreas en las que por el momento es difícil aplicar la modularización, debido a su naturaleza de economía de escala, tales como:
- Molienda
- Fundición
EXTRACCIÓN POR SOLVENTES

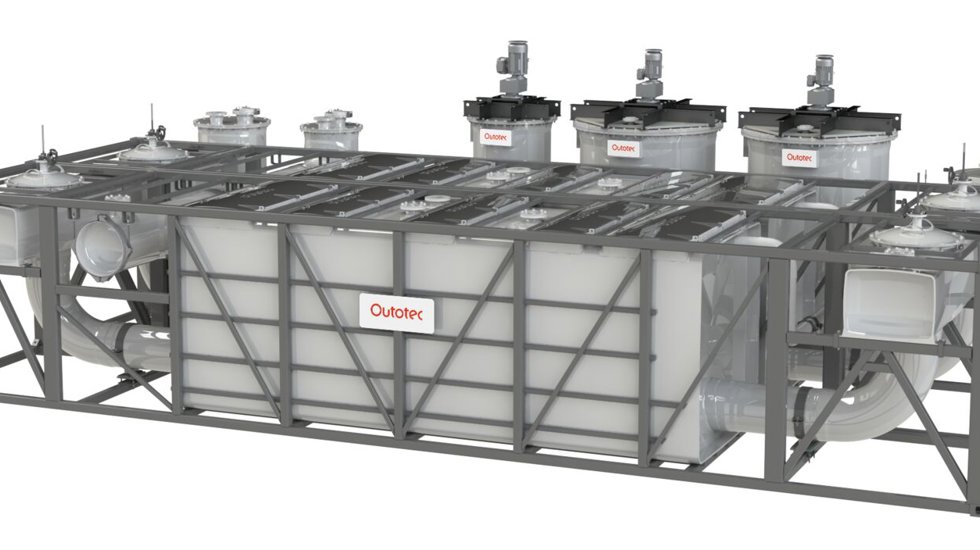

La planta de extracción por solventes denominada VSF®X de propiedad intelectual de Metso Outotec es la respuesta a las necesidades de modularización que el mercado exige. El diseño permite manejar flujos de 25m³/h hasta 2.000 m³/h y concentraciones de 1g/l hasta 30g/l.
El diseño de este producto modular se basa en el uso de módulos decantadores con tecnología VSF®X prefabricados que permiten la implementación de decantadores con secciones independientes. La reconocida experiencia de Metso Outotec en extracción por solventes con la tecnología tradicional VSF® está presente en estos módulos, que son plenamente aptos para el transporte intermodular, como contenedores de carga estándares. Los módulos se diseñan, fabrican y transportan vía una cadena de suministro predefinida, asegurando una entrega más confiable. Esta filosofía de suministro permite una gran flexibilidad para que las plantas de extracción por solventes sean diseñadas a la medida, usando módulos estandarizados y con una implementación más rápida y económica en cada uno de los proyectos.
Por otro lado, la solución modular permite costos predefinidos, documentación e implementación de vanguardia en la fase de ingeniería, asimismo una rápida obtención, instalación y puesta en marcha de la planta, todo de una manera más ecológica y sustentable. Esta solución modular, más flexible en términos de capacidad, permite ser incrementada mientras la planta está funcionando, agregando líneas en diferentes secciones, en forma rápida, segura y confiable.
Su uso y selección de material optimizado, mejora la sustentabilidad de la solución entregada. Adicionalmente, se destaca del diseño modular la reutilización de los decantadores en otro sitio, aumentando la vida útil y manteniendo un valor residual importante.
La ventaja más importante de una planta modular de SX se logra en la fase de montaje. La instalación de los módulos está diseñada para que sea simple y rápida, mediante grúa móvil o de puente. Asimismo, se minimizan las excavaciones y rellenos compactados. Su operación considera un reducido equipo de personas, y los procedimientos estándares de trabajo permiten minimizar la supervisión en terreno y un ambiente de trabajo más seguro. Además, permite ejecutar un mantenimiento preventivo sin ser necesario detener la planta por completo, efectuando un bypass en alguna sección o secciones según sea el caso.
MODULARIZACIÓN EN EL ANÁLISIS EN LINEA
La instalación de equipos electrónicos de análisis de leyes en línea en un ambiente industrial también puede modularizarse. Dado que los equipos electrónicos – a pesar de su diseño industrial – siempre guardan un matiz de sensibilidad y delicadeza, usualmente son instalados al final del montaje electromecánico.
Hoy en día la modularización ha logrado poner la instalación de estos equipos a la par con la instalación de los equipos principales de cada proyecto, acortando los cronogramas de instalación en terreno.

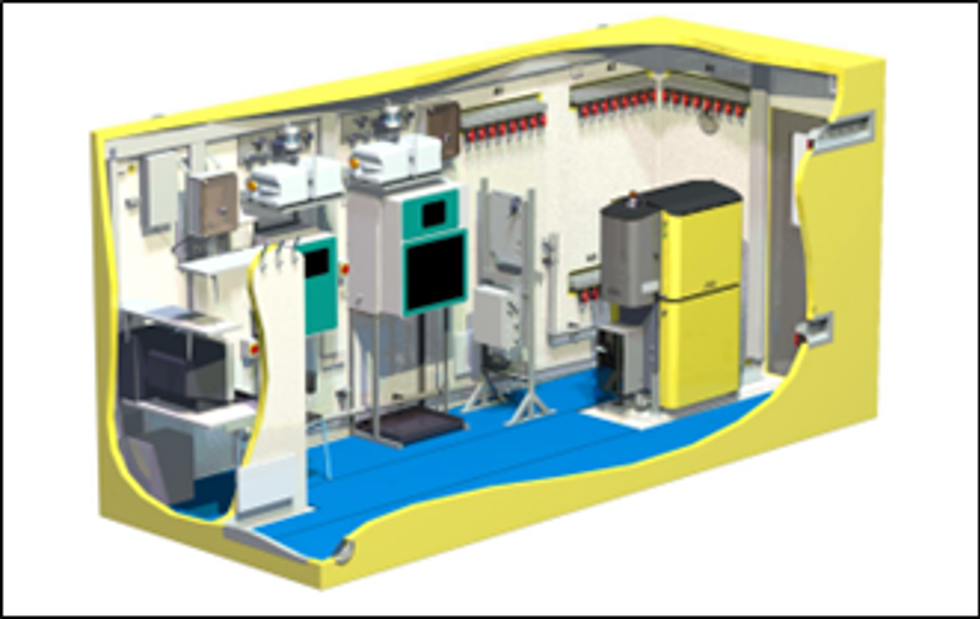

La respuesta más adecuada que Metso Outotec encontró al reto fue confinar los equipos analizadores en un módulo tipo container, que se entrega listo para ser conectado a las líneas de proceso y a una fuente de energía eléctrica.
Hoy en día existen numerosas referencias de soluciones tecnológicas de análisis en línea Metso Outotec para plantas SX implementadas bajo este esquema modular.
