El control de nivel preciso y confiable es una de las variables operacionales clave en la flotación. Especialmente en celdas grandes, cada minuto de extracción de masa de concentrado perdido vale una cantidad considerable de dinero. Las condiciones cambiantes del proceso y la baja disponibilidad pueden generar requisitos para mejorar las disposiciones y el diseño de control de nivel.
El desempeño, la disponibilidad y los bajos costos de funcionamiento son los principales criterios de diseño de la disposición mejorada de control de nivel de la válvula de dardo. La actualización de la válvula de dardo es adecuada para las máquinas de flotación TankCell, OK-cell y similares.
Accurate and responsive control
La tasa de circulación fluida de espuma es uno de los factores clave que afectan la recuperación y tiene una influencia positiva en el desempeño metalúrgico general. Por ello, es vital contar con un control de nivel preciso y receptivo para garantizar esto. Los tapones de ángulo pronunciado de tamaño adecuado deben combinarse con un actuador de carrera larga, el cual es un elemento clave que contribuye a un control de nivel preciso. Además, con el dimensionamiento correcto, la respuesta a la entrada de control es prácticamente lineal.

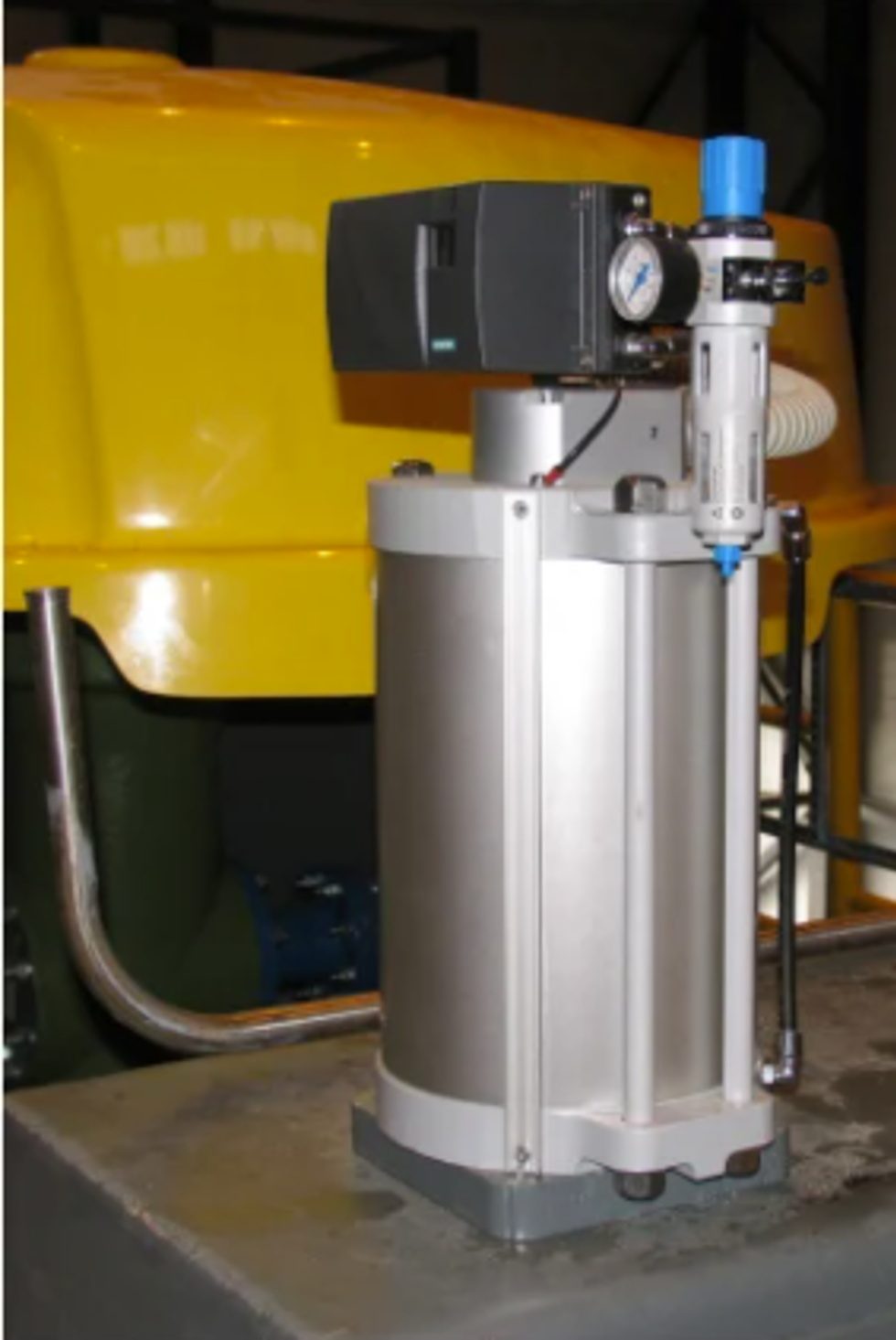

Diseño del actuador mejorado
La nueva unidad de actuador mide la posición de la válvula con precisión utilizando posicionadores de pistón inteligentes. En el diseño anterior, la posición se medía de forma mecánica desde el exterior, lo que producía que la construcción sufriera daños mecánicos fácilmente. La confiabilidad de la unidad del actuador se ha mejorado al diseñar una junta articulada que elimina las tensiones dirigidas a la unidad. La unidad de actuador mejorada también incluye una función a prueba de fallas como una opción para escenarios en los que ocurre la pérdida de presión de aire o electricidad. La función a prueba de fallas permite al operador operar las válvulas de dardo de manera manual dos veces después de un mal funcionamiento eléctrico o neumático.
Vida útil
El criterio de diseño clave es maximizar la vida útil de los componentes de control de nivel. El dardo interno con diseño abierto ha demostrado ofrecer una vida útil más larga de todas las configuraciones de válvulas de dardo conocidas. El área del tanque abierta alrededor de la entrada y un canal intermedio ancho después del enchufe son esenciales para garantizar los caudales más bajos posibles de celda a celda sin riesgo de lijado. El flujo laminar y la velocidad moderada son factores clave que contribuyen a una larga vida útil. Otro factor importante que determina el desgaste es un rango de carrera correctamente seleccionado. Si la carrera en condiciones típicas es demasiado corta, es decir, la válvula opera cerca de la posición cerrada, el caudal será alto, provocando un desgaste.

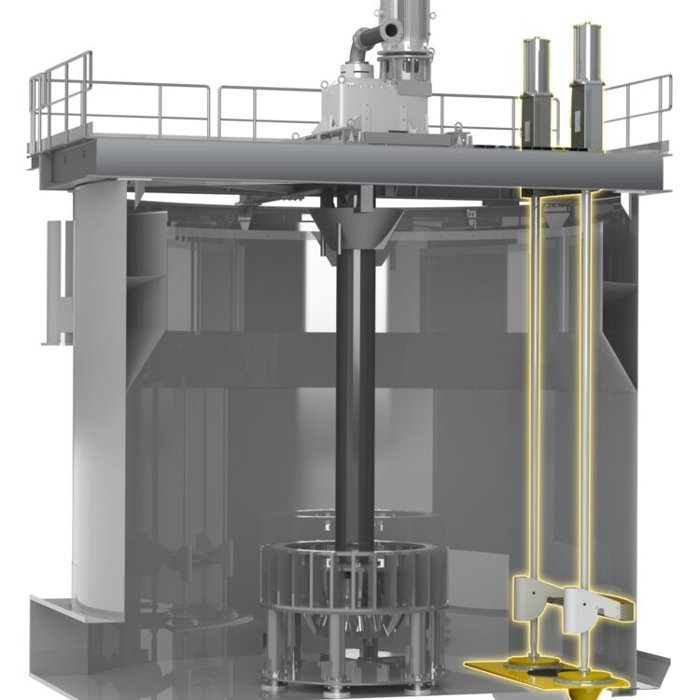

Alcance de la actualización
La actualización de la válvula de dardo consta de un alojamiento de válvula de dardo, tapones, una varilla y una unidad de actuador. Dependiendo de los requisitos, se puede aplicar solo parte del alcance.
