GENERAL

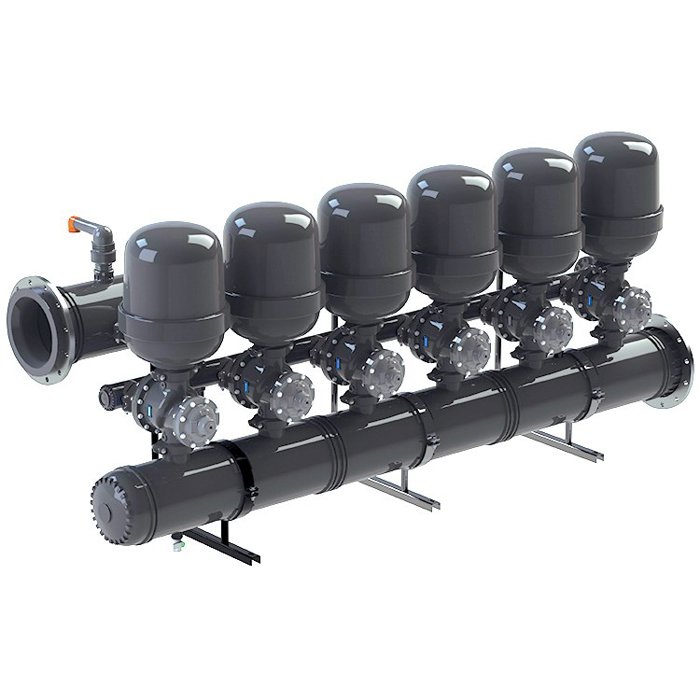

La serie Spin Klin Galaxy de 4” son filtros de disco automáticos modulares, todos poliméricos, con un mecanismo de retrolavado autolimpiante patentado. El caudal de los sistemas Galaxy de 4” varía entre 200 y 2.000 m3/h (880 y 8.800 gpm) con grados de filtración que varían de 20 a 400 micrones y diámetros de entrada/salida de 200 a 355 mm (8” a 14 ”)
MODELOS GALAXY
- Baterías Galaxy de 4”
- Baterías Galaxy de 4” con fuente externa
PROCESO DE FILTRADO
Los discos se apilan en la columna Spin Klin y se ensamblan de acuerdo con los requisitos de filtración de agua predeterminados. Durante la filtración, los discos se comprimen mediante un resorte precargado y presión diferencial, lo que obliga al agua a pasar por la superficie ranurada del disco, atrapando así los sólidos.
PROCESO DE RETROLAVADO
Activado por un disparador de tiempo predeterminado o por presión diferencial, el sistema entra en modo de retrolavado. El puerto de la válvula de entrada se cierra mientras se abre el puerto de la válvula de drenaje. Durante el proceso de retrolavado, se libera la presión y el pistón de la columna se eleva, liberando la compresión de los discos. Luego, se fuerzan chorros tangenciales de agua filtrada a través de las boquillas colocadas a lo largo de la columna. En esta etapa, los discos giran libremente, soltando los sólidos atrapados, que luego se eliminan. Durante el ciclo de lavado, cada contenedor de filtro se lava a contracorriente de manera secuencial, mientras que los demás continúan suministrando agua filtrada aguas abajo. Cuando un contenedor de filtro comienza el ciclo de retrolavado, las válvulas del sistema invierten automáticamente el flujo en el contenedor, lo que permite que el agua filtrada a presión realice un retrolavado del filtro.
RETROLAVADO DE FUENTE EXTERNA
Cuando se utiliza una fuente externa para el retrolavado, cada filtro se lava a contracorriente de manera secuencial, mientras que los otros filtros continúan suministrando agua filtrada aguas abajo. En cada filtro lavado a contracorriente, las válvulas de entrada y salida se cierran automáticamente y las válvulas de drenaje y de fuente externa se abren automáticamente. El agua filtrada presurizada del cabezal de la fuente externa ingresa al filtro retrolavado a través de su puerto de salida y lo lava a contracorriente.
