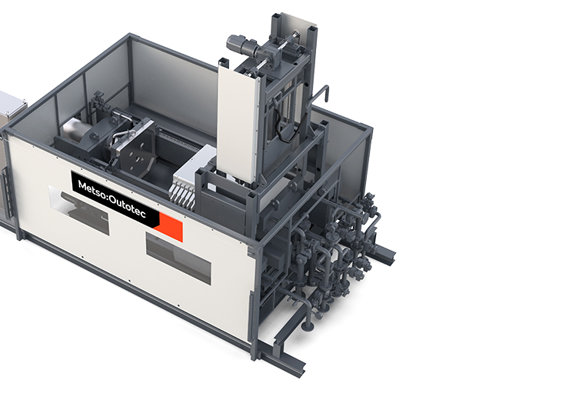

Фильтр FPS

Фильтрация под давлением

Фильтр-пресс FP-S обеспечивает эффективное разделение твердой и жидкой фаз в широком спектре стандартных областей применения, таких как фильтрация в обогащении полезных ископаемых, металлургических процессах, производстве нерудных материалов, пищевой и фармакологической промышленности, биотехнологиях.

Площадь фильтрации: 850 м²

Рабочее давление: до 16 бар

До 130 камер

Более короткий срок технического обслуживания, чем для традиционных фильтр-прессов

Преимущества

Площадь фильтрации варьируется от 18 до 850 м². Фильтры FPS разработаны с учетом многолетнего опыта Metso Outotec в создании решений для фильтрации и оказании профессиональных технических сервисных решений, обеспечивающих надежную и долгосрочную эксплуатацию оборудования.

Широкий спектр областей применения
Улучшение результатов технологического процесса
Длительный срок службы фильтровальных плит
Стандартная конструкция обеспечивает снижение капитальных затрат
Короткое время изготовления и поставки
Рассчитаны на тяжелые условия эксплуатации

{{imageInViewIndex + 1}}/2

00:00

{{zoomedImageIndex + 1}}/2

Принцип действия

Пакет фильтровальных плит расположен между двумя жесткими плитами и открывается поочередно устройством перемещения плит, а закрывается гидравлическим цилиндром.

В закрытом положении плиты формируют сплошной пакет из герметичных камер с двумя слоями фильтровальной ткани между каждой парой плит. Фильтруемая среда подается через каналы распределения пульпы, формируемые при закрытии пакета плит. Пульпа закачивается во все камеры одновременно для образования кека с обеих сторон камеры. По окончании фильтрации пакет плит открывается, и происходит разгрузка кека.

Благодаря модульной конструкции фильтр-пресса FPS может комплектоваться дополнительным оборудованием с учетом требований к стандартным процессам фильтрации.

Устройства безопасности

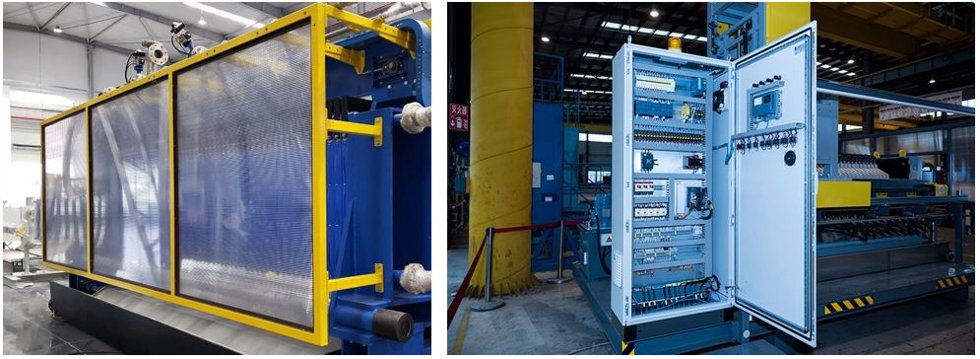

Фильтр-пресс FPS поставляется с различными защитными устройствами, включая световую завесу, тросовый выключатель в качестве защиты при движении механизмов, съемную или стационарную защиту от брызг для защиты от горячей и токсичной пульпы.

Электрическая система безопасности

Пресс-фильтр оборудован системой управления Siemens серии S7 и АРМ для обеспечения удобной и стабильной работы. Комплектация системы производится с учетом условий работы и требований технологического процесса.

Конструкция опорной боковой балки

Диаметр боковой балки 800/1000/1250/1500/2000 мм как для камерного, так и для мембранного типа. Для эксплуатации в тяжелых условиях рекомендуется применение верхней балки.

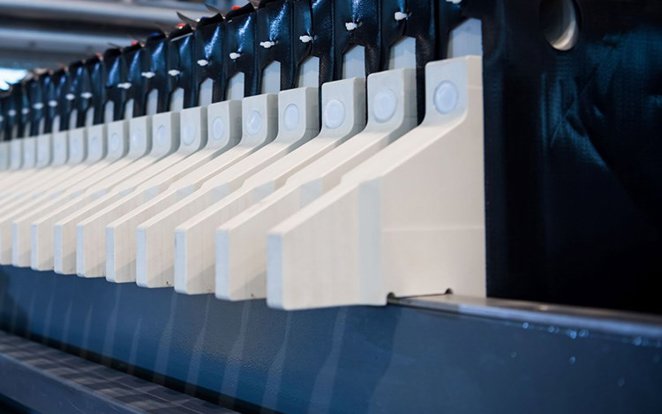

Устройство перемещения при боковом подвесе плит

Пластиковое антикоррозийное покрытие цепи защищает ее от остатков пульпы и агрессивных сред, а также способствует снижению шума. Частотно-регулируемый привод позволяет регулировать скорость и усилие устройства перемещения.

Устройство перемещения для верхнего подвеса плит

Устройство перемещения для плит с верхним подвесом помогает предотвратить асинхронное перемещение плит при боковом подвесе. Контроль усилия перемещения плит способствует предотвращению коррози в местах контакта с остатками пульпы. Перемещене получается точным, плавным и легко регулируемым, что снижает износ и увеличивается срок службы компонентов.

Гидравлическая станция

Гидравлическая станция является основным источником силовой энергии в работе фильтр-пресса и может быть стандартным или укомплектованным с учетом индивидуальных требований.

Устройство промывки фильтровальной ткани

В устройстве промывки фильтровальной ткани применяется выдвижной моющий рычаг с подачей воды при максимальном давлении 60 бар для более эффективной очистки и экономии потребления воды.

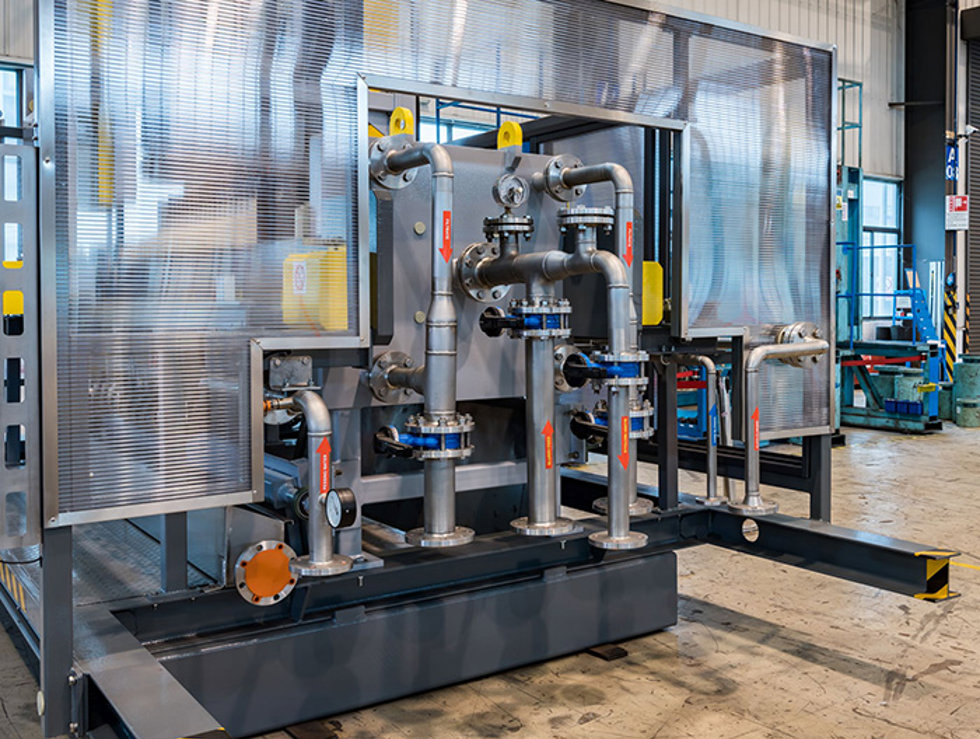

Трубная обвязка с арматурой и КИП

Metso Outotec поставляет полный комплект трубной обвязки, арматуры и контрольно-измерительных приборов для обеспечения потребностей процесса фильтрации. Комплектация трубной обвязки производится в заводских условиях для обеспечения более быстрого ввода в эксплуатацию на предприятии заказчика и простоты эксплуатации после соединения трубопроводов и подключения КИП.
