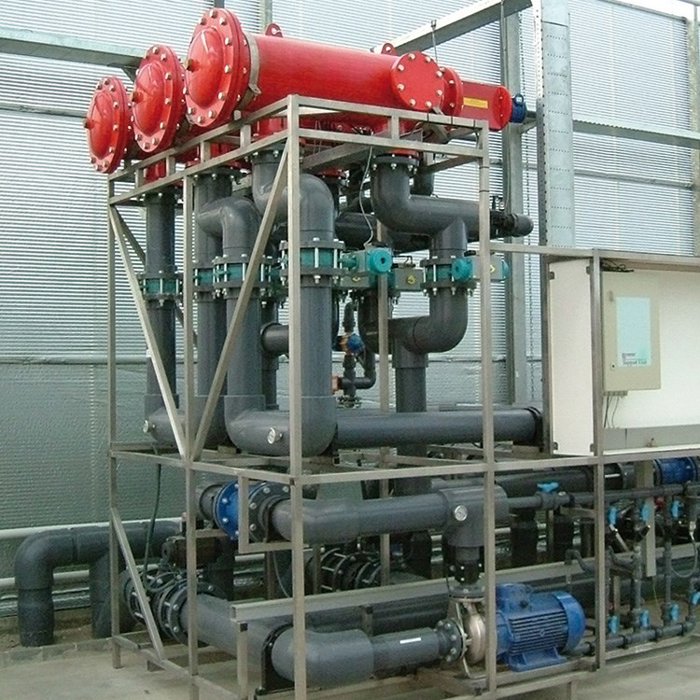

Сетчатые фильтры Metso Outotec, серия SAF

Процесс фильтрации

Неочищенная вода поступает во впускное отверстие фильтра и проходит через грубую сетку, защищающую механизм от воздействия крупных частиц. Далее вода проходит через сетку тонкой очистки, который улавливает частицы, скапливающиеся внутри фильтра. Чистая вода выходит из выпускного отверстия фильтра.

Постепенное отложение грязи на внутренней поверхности сетки приводит к образованию фильтрационного кека и последующему увеличению перепада давления на сетке. Датчик перепада давления распознает изменение уровня давления.

При достижении предварительно заданного значения запускается процесс очистки.

Процесс самоочистки

Очистка фильтра выполняется вакуумным сканером, который двигается по поверхности сетчатого элемента по спиральной траектории. Открытый выпускной клапан создает быстрый поток всасывания на наконечнике форсунки, с помощью которого фильтрационный кек удаляется с сетки. Во время процесса самоочистки, который длится около 20–40 секунд, отфильтрованная вода продолжает поступать на выход.

Система управления

Имеется два типа панелей управления, поддерживаемых фильтрами SAF: ПЛК или электромеханическое реле с таймером.

Цикл самоочистки запускается при выполнении любого из следующих условий:
1. Получение сигнала от датчика перепада давления;
2. Определение временного интервала на панели управления;
3. Ручной запуск.

Дополнительные возможности панели управления:
• Дополнительный режим непрерывной промывки;
• Счетчик циклов промывки;
• Аварийный выходной сигнал при необходимости открытия обхода, выключения насоса и т. д.
