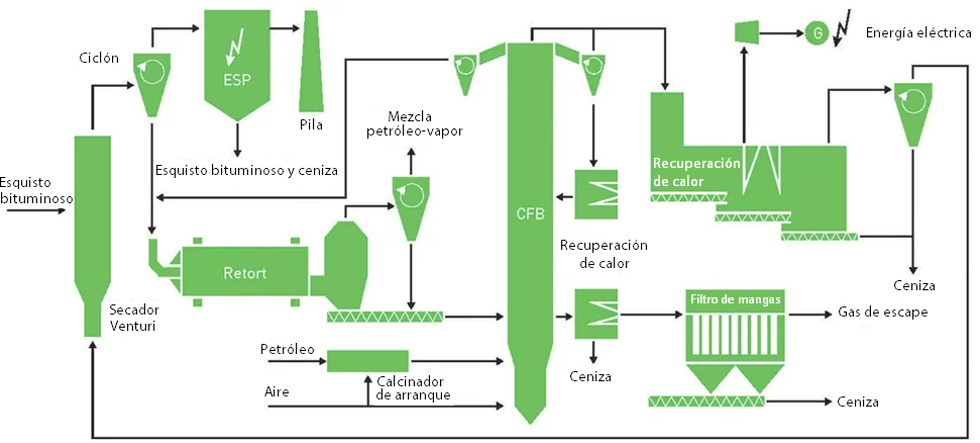

Planta de procesamiento de esquistos bituminosos Enefit280

1. El esquisto bituminoso húmedo se alimenta a un secador Venturi y el gas de combustión caliente de la caldera de calor residual se utiliza para evaporar la humedad en contacto directo con las partículas.
2. Aguas abajo del secador Venturi, el esquisto bituminoso seco se separa de la corriente de gas y las partículas sólidas restantes en el gas se descargan utilizando un precipitador electrostático. El gas de combustión limpio se descarga a la atmósfera a través de una chimenea.
3. El esquisto bituminoso seco se combina con un portador de calor sólido, que es esencialmente ceniza de un proceso de combustión de semicoque.
4. El esquisto bituminoso se calienta en la retorta (esencialmente un horno rotatorio) a la temperatura de reacción mediante el contacto directo con los sólidos portadores de calor. El material orgánico en el esquisto bituminoso se descompone y se liberan gases de hidrocarburos y vapores de petróleo.
5. El gas se transfiere a una unidad de condensación para la producción de petróleo y gas combustible.
6. El semicoque del proceso de pirólisis se alimenta a un lecho fluidizado circulante (CFB)  para una combustión completa. El exceso de calor se extrae sobre enfriadores de lecho fluidizado para producir vapor. El gas de combustión caliente del CFB se enfría en una caldera de calor residual para recalentar el vapor y usarlo en una turbina para la producción de energía.

Dado que la composición y la capacidad de procesamiento del esquisto bituminoso dependen en gran medida del recurso, Metso Outotec, junto con nuestra empresa conjunta Enefit Outotec Technology, ofrece dos instalaciones de prueba de pequeño tamaño. Estas dos unidades, con rendimientos de 10 y 300 kg/h, permiten probar el recurso de esquisto bituminoso para obtener la información necesaria para el diseño de una planta personalizada.
