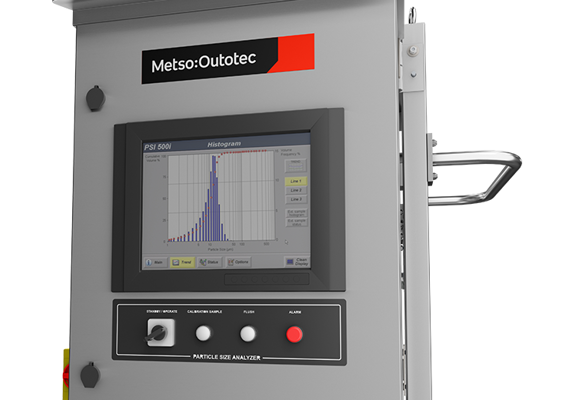

Analisador de Tamanho de Partículas PSI 500i

Melhore suas operações com informações de tamanho de partículas em tempo real do circuito de moagem fornecido pelo Analisador de Tamanho de Partículas PSI 500i.

Benefícios

Através do monitoramento e controle do tamanho das partículas, você pode melhorar a capacidade e a disponibilidade média do circuito de moagem, mantendo ainda sua moagem de destino. Além disso, o controle de moagem melhora o desempenho do processo a jusante minimizando o consumo de reagentes, aumentando as recuperações e aumentando a eficiência do espessamento e filtragem.

Maximiza o rendimento e a disponibilidade
Otimiza a recuperação
Usa energia e reagentes de forma eficaz
Minimiza os custos de desidratação
Oferece ótima qualidade do produto

Operação

O ANALISADOR DE TAMANHO DE PARTICULAS METSO OUTOTEC PSI 500i:

Monitora o produto do circuito de moagem com distribuições amplas ou bimodais
Monitora circuitos de remoagem
Oferece controle de moagem para produção de pellets de Fe e FeCr com medidas específicas da área de sperfície (Blaine)
Monitora o aterro de minas e a disposição de rejeitos
Controla o espessante para uma ótima recuperação de água
Monitora a alimentação do pipeline de polpa
Mede a qualidade do produto de minerais industriais

CONTROLE DE TAMANHO DE PARTÍCULA

O analisador de tamanho partícula PSI 500i Metso fornece medições de distribuição de tamanho de partícula precisa em tempo real. Como não é sensível ao ar preso na amostra, também pode ser usado em circuitos de remoagem.

MEDIÇÃO DE TAMANHO DE PARTICULA POR DIFRAÇÃO A LASER

Uma vantagem significativa da difração a laser é que dá um resultado consistente de análise do tamanho das partículas volumosas sem qualquer calibração externa. Há uma pequena diferença em relação à análise do tamanho das partículas medida por outros métodos, como a análise de peneiras, mas a repetibilidade e a precisão sobre uma ampla faixa de tamanho de partículas são as características mais importantes nas aplicações de controle de processos.

Além disso, sua velocidade, natureza sem contato e robustez contra condições ambientais tornam a difração a laser ideal para aplicações de chorume mineral on-line. Os resultados das medições de distribuição volumétrica de difração a laser podem ser correlacionados a um método de referência, se necessário, por exemplo, análise de peneira e sedicografia.

A cabeça de medição óptica é projetada e fabricada pela Malvern Instruments em cooperação com a Metso e é baseada em tecnologia comprovada que é padrão da indústria na maioria dos laboratórios.

Especificações

Especificações
Linhas de amostra: 1-3
Taxa de fluxo amostral primária: 50-120 l/min
Sólidos máximos da amostra: a amostra de conteúdo tem que fluir
Temperatura da amostra: 5-50°C (70°C com opções)
Faixa de tamanho (otimizada pela distância focal óptica): 0,5-1000 μm
Precisão: 1-2% abs, Dv50
Intervalo de medição: 3 min/linha
Conexões DE PLANTAS DCS: Modbus TCP (slave), Modbus RTU (slave), OPC (servidor), Profibus DP
Conexão de serviço remoto: Internet via firewall VPN

Pesos
Analisador: máximo 300 kg
Tanque de água de diluição (vazio/completo): 165/1365 kg

Utilidades
Unidade analisador, fase única AC: 115-230 VAC +/-10% em 2-4A 50/60Hz
Bomba de água de diluição, fase única AC: 115-230 VAC +/-10% a 6-12A 50/60Hz
UPS recomendado: 1 kW/10 min
Consumo de água: 10 l/min, máximo 30 l/min por 10 segundos
Temperatura e qualidade da água: máxima de 40°C de areia filtrada
Pressão de ar do instrumento sem óleo: 5-10 bar
Consumo de ar: 7 NL/min
