Neuer Schwung in der Sandaufbereitung

Im niederrheinischen Kieswerk Rheinberg produziert die Heidelberger Sand und Kies GmbH & Co. KG, eine Marke der HeidelbergCement, am Haferbruchsee ein breites Lieferspektrum aus Kies und Sand für den Beton-, Straßen- sowie Garten- und Landschaftsbau.

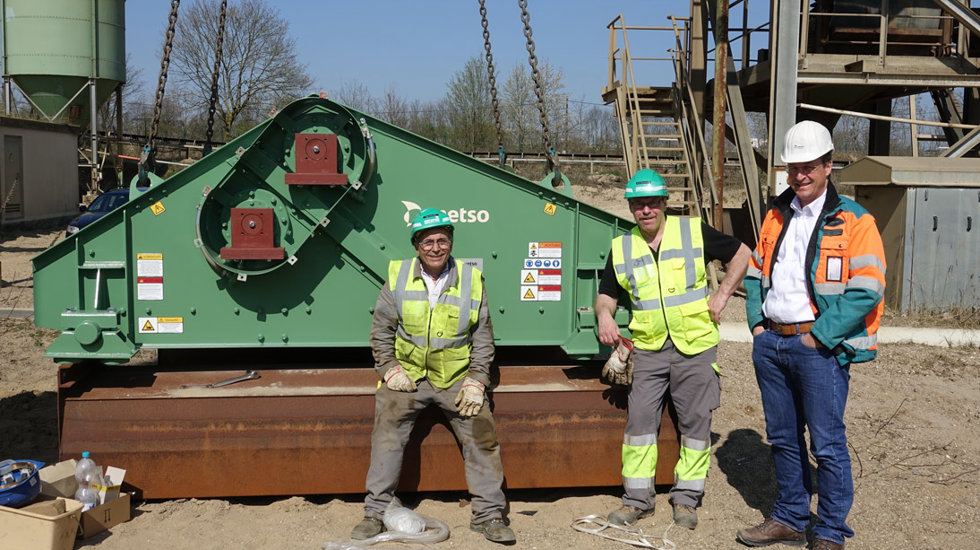

Brecheranlage Heidelberger Sand und Kies GmbH & Co. KG

Nach dem Ausbaggern des sand- und kieshaltigen Materials aus dem Binnensee erfolgt die Klassierung über die Körnungsschiene (Fraktion 2/32) und die Sandschiene, an der jeweils eine Metso Siebanlage beteiligt ist. Die Maschine zur Sandentwässerung (0/2 bzw. 0/1 mm) hat bereits 15 Jahre den Witterungsbedingungen und den rauen Einsätzen getrotzt und musste vor kurzem gegen eine neue Maschine ausgetauscht werden.

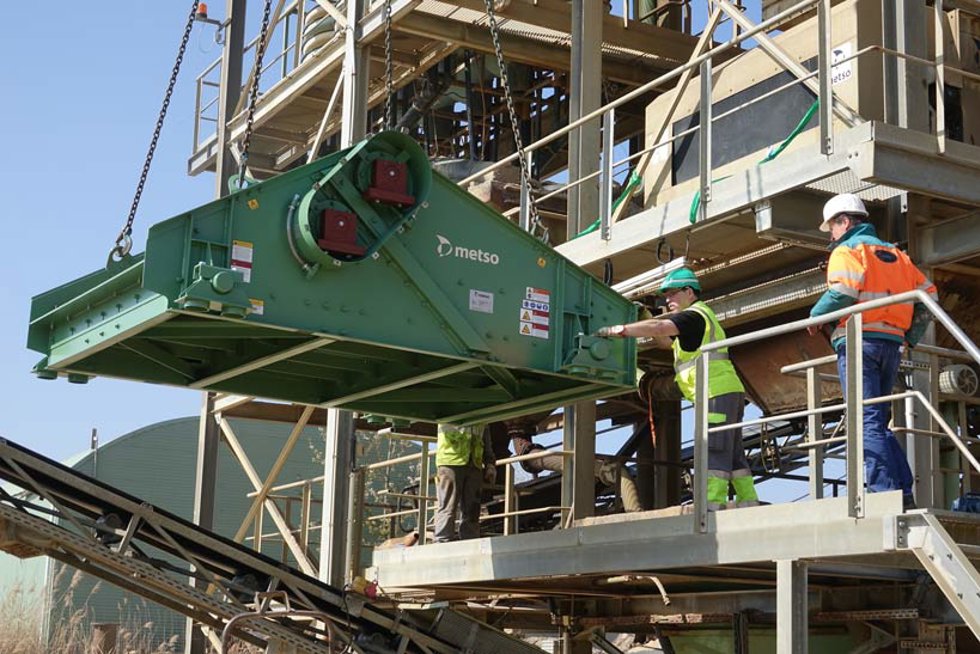

Der neue Metso Linearschwinger vom Typ H1E 3000/2000  mit zwei Unwuchtantrieben

Mitte Februar fiel die Entscheidung und bereits 5 Wochen später – am 28. März – konnte der Austausch eines baugleichen Modells im ansonsten unveränderten Stahlbau vorgenommen werden. Da über die alte Entwässerungssiebmaschine über anderthalb Jahrzehnte insgesamt 6 Millionen Tonnen an Material liefen, waren Träger und Außenwände am Schluss hoffnungslos durchgerostet. Eine Instandsetzung bzw. der Austausch von einem oder zwei Querträgern hätte sich aus wirtschaftlichen Gesichtspunkten am Ende nicht mehr gelohnt.

„Wir waren mehr als froh darüber, dass die Zusage, eine neue Anlage innerhalb von nur 5 Wochen an den Start zu bringen, vom Hersteller auch zuverlässig eingehalten wurde“, äußerte sich der Betriebsleiter Karl-Heinz Schürmann von Heidelberger Sand und Kies positiv zur angesetzten Operation. „Wir hatten über den gesamten Produktionszeitraum keine gravierenden Ausfälle und bekamen immer schnelle Hilfe für die alte Maschine, was man an dieser Stelle ausdrücklich loben muss.“

Der neue Metso Linearschwinger vom Typ H1E 3000/2000 (3 Meter Länge, 2 Meter Breite) mit zwei Unwuchtantrieben ist das identische Nachfolgemodell der alten Anlage. Nach Aussage von Justus Mische, Metso Sales Manager MSE Germany, hätte man in der gleichen Zeit den Ersatz auch in allen Längen und Breiten bzw. für abweichende Leistungsanforderungen liefern können.

Das Austauschprojekt verlief störungsfrei nach Plan: Am Vormittag des 28. März wurde die alte Anlage über einen Kran aus dem Stahlbau herausgehoben, als kurz darauf ein Team aus Mitarbeitern von Heidelberger Sand und Kies sowie von Metso die neue Anlage passgenau an die Stelle der alten Anlage setzte, ohne den vorhandenen Stahlbau verändern zu müssen.

Zuvor wurden die vorhandenen Plansiebbeläge der alten auf die neue Anlage montiert. Die Anordnung der Quer- und Längsträger der Siebanlage hätte auch den Einbau modularer Trellex LS- Siebbeläge ermöglicht. Nach einer Stunde stand die neue Maschine bereits dort, wo jahrelange die alte Siebmaschine ihre Dienste verrichtet hatte.

Weitere Metso Maschinen der großen Anlage sind mittlerweile ebenfalls in die Jahre gekommen: Darunter fällt eine Siebmaschine, die bereits einen Seitenwandriss hinter sich hat und durch das Aufschrauben von Stahlplatten übergangsweise instandgesetzt werden konnte. In diesem Fall war es nicht zwingend erforderlich, die komplette Seitenwand auszuwechseln. Das ist vor allem dann möglich, wenn der Riss frühzeitig entdeckt, abgebohrt und mit Zusatzblechen versteift wird.

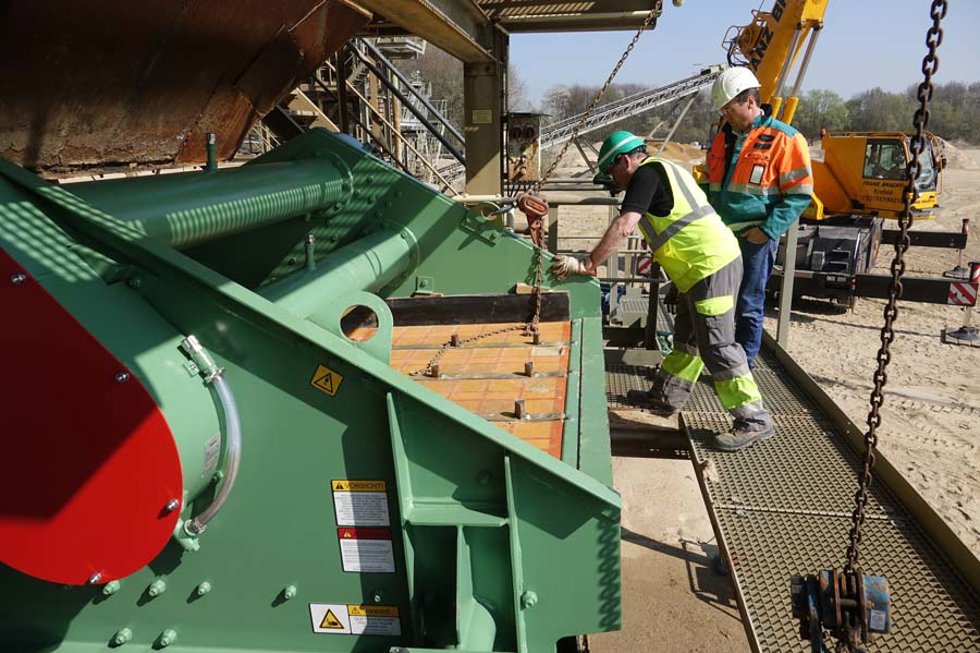

Karl-Heinz Schürmann von der Qualität und Ausdauer der Pendelrollenlager seiner alten

Gerade weil Linearschwinger in der rauen Sand- und Kiesumgebung schnell verschleißen, ist Karl-Heinz Schürmann von der Qualität und Ausdauer der Pendelrollenlager seiner alten und damit auch der neuen Siebmaschine beeindruckt.

„Wir gewinnen über die Anlage Sand und Kies im Verhältnis 60:40, oft auch 50:50. Dabei werden in der Regel 180 t Sand bzw. insgesamt 330 t Material pro Stunde verarbeitet, ohne die Anlage zu überfordern. Bei drohender Überlastung schaltet die automatische Anlagensteuerung den Prozess selbständig ab“, erklärt er uns.

Heidelberger Sand und Kies beliefert zwar vom Standort Rheinberg aus auch konzerneigene Betonwerke in Lintorf oder Bottrop, doch primär versorgt das Unternehmen von dort aus Kunden im gesamten Ruhrgebiet bis hinauf nach Münster.

Nähere Informationen erhalten Sie von:

Justus Mische, Metso Sales Manager MSE Germany, justus.mische@metso.com
