FrothSense™

Optimización a través de los sentidos

Receive consistent information from your flotation process 24 hours a day. The FrothSense Sensor System measures essential properties of froth appearance, including froth speed, direction, bubble size, froth stability, and froth color.

Beneficios

También proporciona datos estadísticos relacionados con estas variables. Las mediciones de las propiedades de la espuma, junto con los análisis de analizadores en línea, permiten implementar estrategias eficientes y robustas para el control avanzado del proceso de flotación, utilizando un sistema como las herramientas de control avanzado (ACT) de Metso.

Proporciona información constante para que los operadores controlen y optimicen los procesos de flotación
Ayuda a estabilizar el proceso utilizando las propiedades de la espuma en el control del proceso

Permite un funcionamiento completamente automático y un rendimiento constante
Ofrece un monitoreo cómodo con transmisión de video en vivo desde las cámaras de la espuma a la sala de control
Presenta una instalación, operación y mantenimiento sencillos

OPERACIÓN

El sistema de sensor FrothSense es una herramienta para el análisis de la superficie de la espuma que proporciona mediciones y estadísticas en tiempo real sobre:

Velocidad y dirección de la espuma
Distribución del tamaño de las burbujas
Estabilidad de la espuma
Color de espuma (RGB y CIE-LAB)
Falta de desbordamientos en el borde de la espuma: detección de errores

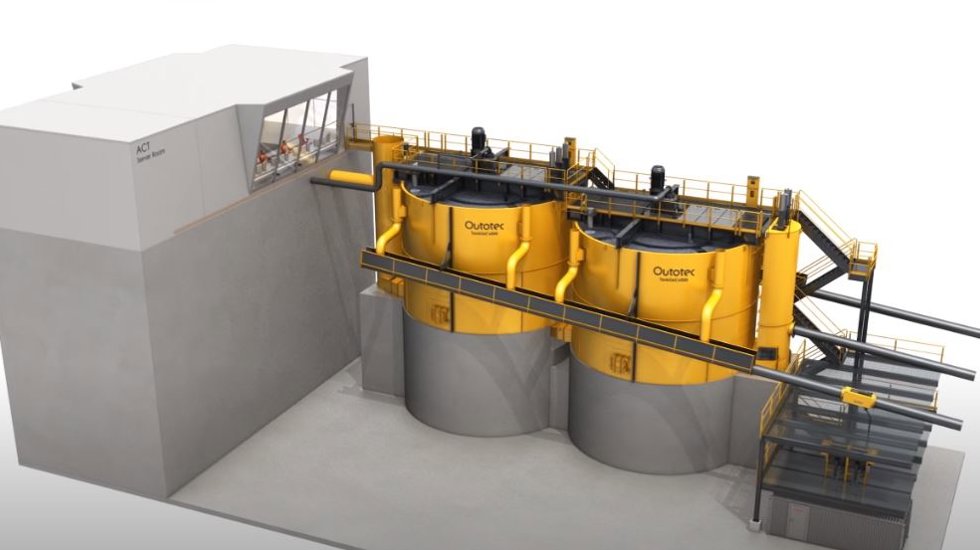

Una instalación típica tiene varios generadores de imágenes de espuma montados en la parte superior de las máquinas de flotación. Los generadores de imágenes cuentan con una solución avanzada de alimentación a través de Ethernet (PoE) que permite transmitir todos los datos y la alimentación tanto para la cámara como para las luces LED con un solo cable Ethernet estándar. Los generadores de imágenes están conectados en red a través de los gabinetes de conexión FrothSense de Metso al servidor de análisis FrothSense, que ejecuta los algoritmos de visión artificial necesarios y actúa como una interfaz para la red de automatización de la planta utilizando OPC.

Para utilizar completamente los análisis de espuma en tiempo real, el sistema está acompañado por herramientas de control avanzado (ACT), nuestro sistema de control avanzado de procesos. Las ACT simplifican el control de la velocidad de la espuma para las máquinas de flotación equipadas con cámara e incluso pueden ayudar a construir un sistema integral de recuperación para la optimización de todo el circuito de flotación.

Las ventajas incluyen:

Cámaras de red digitales de alta calidad
Un sistema ligero que permite un fácil manejo e instalación
Cableado simple: solo un cable para todos los datos y la alimentación, tanto para el generador de imágenes como para las luces
Análisis de datos centralizado en el servidor de análisis FrothSense

Además de los análisis en línea, los datos de la imagen capturada se pueden guardar para uso futuro. Esta característica es especialmente útil en estudios de procesos o si surge la necesidad de desarrollar nuevos algoritmos.

Mira el video

00:00

Medición en tiempo real de varias propiedades esenciales de la espuma

Upgrades de flotación

La tendencia hacia mayores volúmenes de celdas de flotación, que en parte es impulsada por la creciente presión sobre los concentradores para reducir los costos de CAPEX y OPEX, ha resultado en una creciente necesidad de poder controlar la tracción de masa específica de la celda: la velocidad a la que el concentrado se retira de la celda. Una relación de área de superficie de espuma a volumen de celda más pequeña puede hacer que tu proceso sea más sensible a los cambios en la alimentación del material y las leyes del mineral, entre otros factores. Tradicionalmente, los operadores de plantas de flotación se han basado en evaluaciones visuales de la apariencia de la espuma al tomar decisiones operacionales. Como las interpretaciones de los operadores pueden variar mucho de un turno a otro, esto puede conducir a resultados de proceso inconsistentes.

FrothSense™ de Metso, uno de los pocos dispositivos de medición de estabilidad de espuma no invasivos disponibles, resuelve este desafío proporcionando datos precisos las 24 horas del día a sistemas de control de procesos avanzados como las ACT de Metso, que se pueden utilizar para mantener una tracción de masa constante. Puede funcionar en conjunto con otras soluciones de control de Metso para mantener KPI estables y generar datos que tu equipo de ingeniería pueda utilizar para mantener la fiabilidad del proceso y respaldar la mejora continua.

El sistema mide varias propiedades esenciales de la espuma, incluida la velocidad, la dirección, el tamaño de la burbuja, la estabilidad y el color, al tiempo que proporciona datos estadísticos relacionados con estas variables. La combinación de propiedades medidas y ensayos de analizadores en línea te permite desarrollar estrategias eficientes y robustas para el control avanzado del proceso de flotación utilizando un sistema como las herramientas de control avanzado (ACT) de Metso. FrothSense de Metso también proporciona transmisiones de video en vivo de alta calidad desde las cámaras de espuma directamente a la sala de control.
